Tianjin Binhai Yashanway Import and Export Co., Ltd. on yksi johtavista teräsputkien iskuntestauslaitteiden valmistajista ja toimittajista Kiinassa, joka on erikoistunut tarjoamaan korkealaatuista räätälöityä palvelua. Jos aiot tukkumyyntiä uusimpien Kiinassa valmistettujen teräsputkien iskutestauslaitteiden, tervetuloa saamaan ilmainen näyte tehtaaltamme. Hintaneuvontaa varten ota yhteyttä.

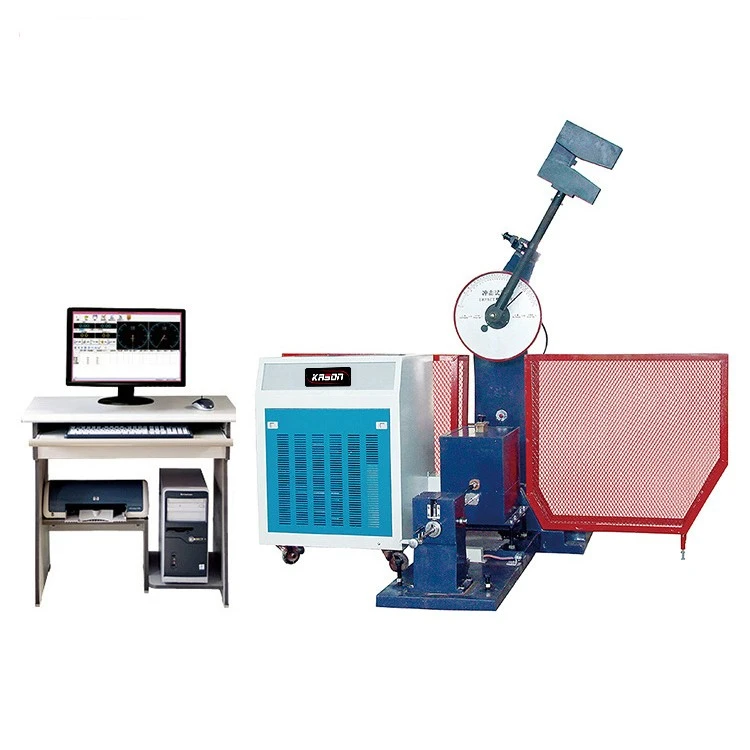

Teräsputkien törmäysenergian testauslaitteita käytetään pääasiassa mittaamaan teräsputkien kykyä vastustaa iskuja dynaamisissa kuormissa. Ydinlaitteisto on metalliheilurin iskutestauskone. Tämä laite katkaisee heilurin avulla ulokepalkin tai yksinkertaisesti tuetun palkkinäytteen yhdellä iskulla ja laskee materiaalin iskunvaimennusenergian ja iskunkestävyyden energiansäästöperiaatteen perusteella.
Teräsputkien yleisiä iskutestejä

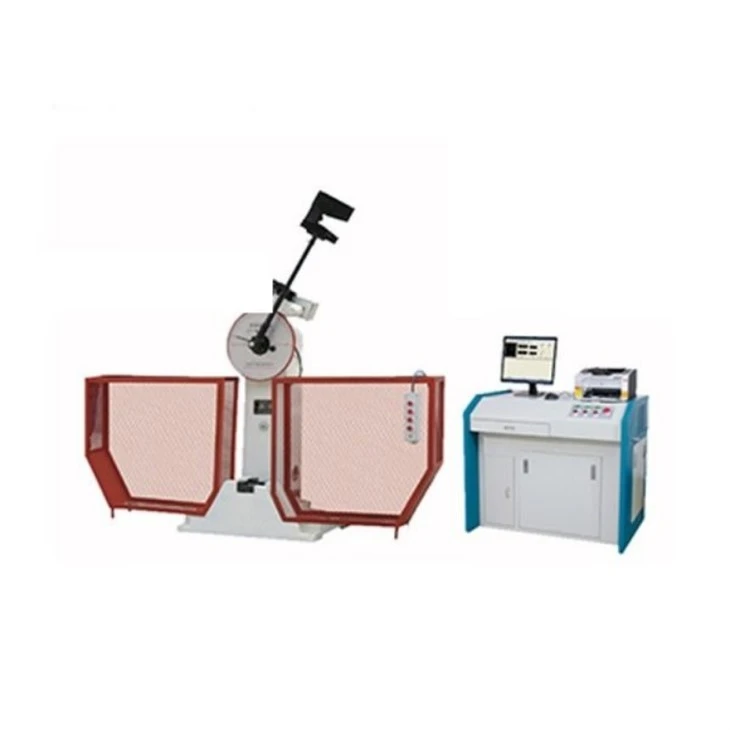

A. Charpyn iskutesti (Hill's Impact Test)
Standardi: GB/T 229, ASTM E23, ISO 148
|
Tuote |
Yksityiskohdat |
|
Malli |
PIT302M |
|
PIT502M |
|
|
Tyyppi |
B |
|
Iskuenergia (J) |
150, 300 |
|
250, 500 |
|
|
Iskunopeus (m/s) |
5.2 |
|
5.4 |
|
|
5.24 |
|
|
Heilurin kulma |
150 astetta |
|
Vakioväli (mm) |
40±0,2 mm |
|
Etäisyys Pendulum Rotation Centerin ja näytekeskuksen välillä |
750 mm |
|
Leuan säde (mm) |
R1–1.5 |
|
Iskun reunan säde (mm) |
R2–2,5 tai R8±0,05 |
|
Näytteen mitat (mm) |
10 × 10(7.5/5) × 55 |
|
Virtalähde |
3 vaihetta, 380V/220V±10%, VAC 50Hz tai ohjeen mukaan |
|
Mitat (mm) |
noin 2124 × 600 × 1340 |
|
noin 2144 × 736 × 1390 |
|
|
Bruttopaino (KG) |
noin 550 |
|
noin 750 |

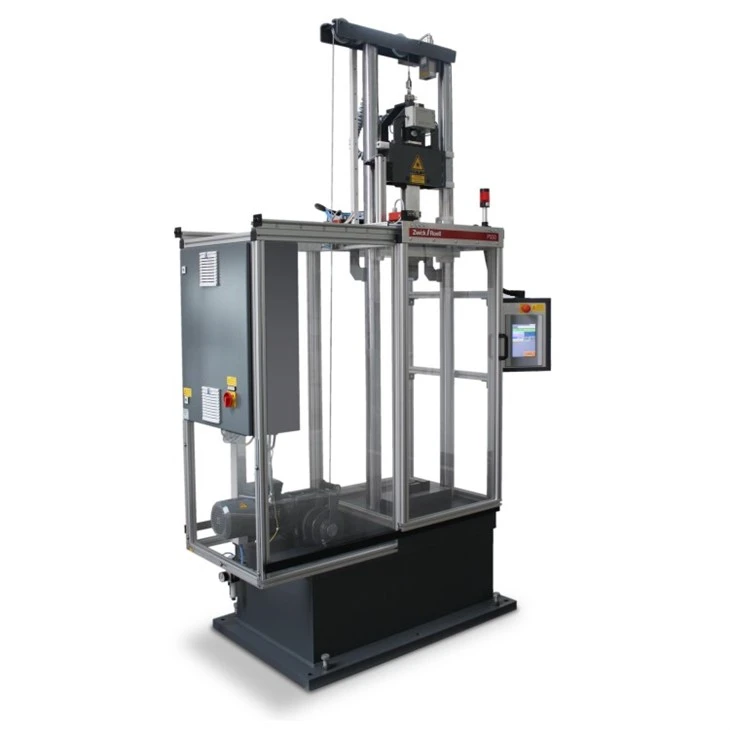

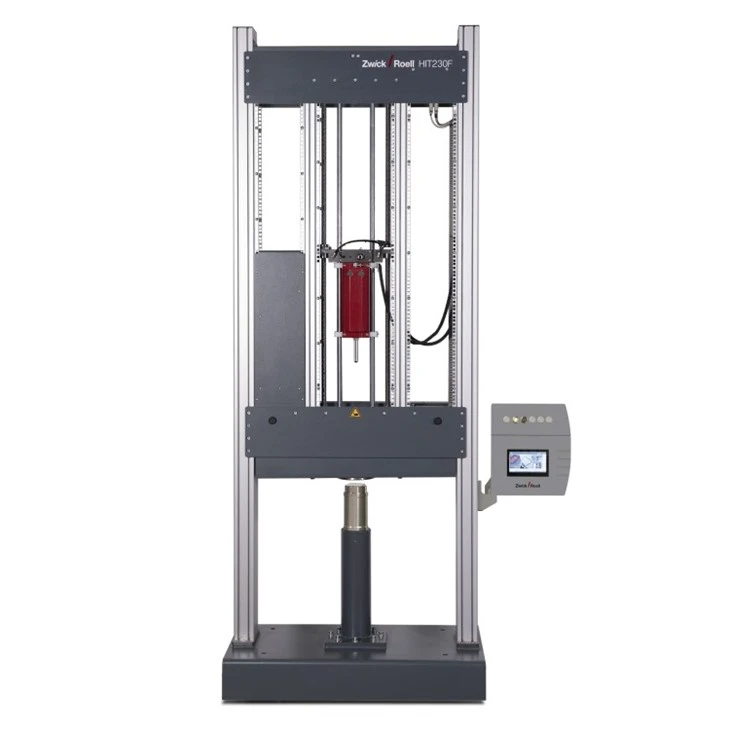

B. Pudotuspainon iskutesti
Tätä käytetään enimmäkseen putkien teräksessä, öljyputkissa ja DWTT-pudotuspainon repeytymistestissä
|
Tuote |
Tyypillinen alue |
|
Max. Vaikutusenergia |
30000-100000J |
|
Min. Vaikutusenergia |
8000-20000J |
|
Vasara messu |
630-1620kg |
|
Iskun korkeus |
750-3062 mm |
|
Iskunopeus |
5.0-7.7m/s |
|
Esimerkki spesifikaatiosta |
Vakioputkinäyte (esim. . 10×77×305 mm) |
|
Vapautustila |
Sähkömagneettinen/hydraulinen vapautus |
|
Virtalähde |
380 V kolmivaiheinen, 50 Hz |
|
Kokonaismitta |
Suuri lattia-seisomatyyppi, korkeus Suurin tai yhtä suuri kuin 5 m |
Tärkeimmät kokeelliset standardit
- GB/T 229: Menetelmä metallimateriaalien iskutestille - Hillin iskutesti.
- GB/T 2102: Teräsputkien vastaanotto, pakkaus, merkintä ja laatutodistus.
- ISO 148-1: Menetelmä metallimateriaalien iskutestiin – Hillin iskutesti.
Testausprosessi
- Näytteenotto ja näytteen valmistelu: Leikkaa teräsputkinäytteitä standardin mukaisesti ja käsittele ne standardikoenäytteiksi, jotka täyttävät vaatimukset
- Luo lovia: Valmistele V-- tai U--muotoiset lovet
- Alhaisen-lämpötilan käsittely (tarvittaessa): Jäädytä näytteet matalan-lämpösäiliössä määritettyyn lämpötilaan
- Iskutesti: Aseta näyte testikoneen alustalle ja vapauta vasara iskua varten
- Tietojen lukeminen: Tallenna vaikutusenergia-arvo ja suorita tuloslaskelma
Tukilaitteet
- Alhaisen-lämpötilan säiliö / matalan-lämpötilan instrumentti
- Käytetään matalan lämpötilan -shokkitestien suorittamiseen (-196 astetta huoneenlämpötilaan) teräsputkien haurauden testaamiseen matalassa lämpötilassa.
- Notch-hiomakone
- Käsittelee V-muotoiset lovet Schaeffler-testinäytteisiin.
- Näyteleikkauskone, hiomakone
- Valmistelee vakioiskunäytteitä.
